液压与气压传动实训指导书辨认液压基本回路项目二项目任务锅炉门开关停控制的液压传动系统工业生产设备中工件夹紧控制回路2.12.2工业生产设备中工件运动控制回路2.3任务一锅炉门开关控制锅炉门开关停控制的液压传动系统锅炉门随机停止控制2.1.12.1.2知识目标（ 1 ）了解各种换向阀的型号、符号和功能；（ 2 ）能简述换向阀的结构和工作原理。技能目标（ 1 ）能根据工作场景选取合适的换向阀；（ ...
采煤工作面支护设备概述：支护设备的用途和种类• 用途：用于支撑工作面顶板，阻挡顶板冒落的岩石窜入作业空间，以保证工作面内机器和人员安全生产。• 回采工作面支护设备有：金属摩擦支柱、单体液压支架和自移式液压支架，它们与采煤机和工作面输送机分别组成“普采”、“高档普采”和“综采”设备。• 金属摩擦支柱和单体液压支柱与金属铰接顶梁配套使用（统称单体支护设备），它们的支撤和移动都是靠人工操作，劳动强度大、...
第三章 液压泵与液压马达 第三章 液压泵及液压马达 3.1 液压泵与液压马达作用3.2 液压泵与液压马达工作原理3.3 液压泵与液压马达分类 3.4 液压泵与液压马达参数3.5 齿轮泵和齿轮马达3.6 叶片泵和叶片马达3.7 柱塞泵和柱塞马达3.8 液压泵的性能比较 第三章 液压泵与液压马达 §3.1 液压泵及液压马达的作用 液压泵是液压系统的动力元件，将原动机输入的机械能转换为压力能输出，为执行...
第 6 章 液压系统辅助元件1. 蓄能器的分类工作原理及功用2. 过滤器分类及安装3. 油箱的功用、分类及有效容量计算4. 密封原理及常见密封件本章重点蓄能器的类型、工作原理及主要功用过滤器的分类及应用主要内容6.1 蓄能器一、蓄能器的分类及工作原理蓄能器的类型有：重力式、弹簧式、气瓶式、活塞式、气囊式等五种类型。它们共同的作用是：在系统不需要能量 ( 流量和压力 ) 时，把能量储存起来，在系统需...

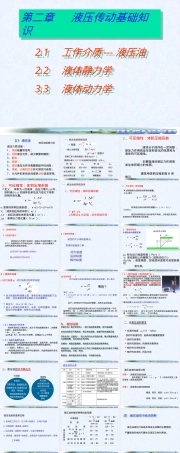

1第二章 液压传动基础知识第二章 液压传动基础知识2.1 工作介质 --- 液压油2.2 液体静力学3.3 液体动力学2.1 工作介质 --- 液压油2.2 液体静力学3.3 液体动力学2液压介质功能： 1 、传递 能量和信号；2 、润滑液压元件，减少摩擦和磨损； 3 、散热； 4 、防锈； 5 、密封 液压元件对偶摩擦副中的间隙；6 、传输、分离和沉淀 非可溶性污染物；7 、为元件和系统失效提供...
船用克令吊吊车液压系统元件识别及常见故障排除方法主要内容一、起升系统原理介绍1 、液压原理图2 、 动力部分3 、执行部分4 、控制部分5 、辅助装置二、常用检修方法1 、系统压力的检测方法 (1 、 1)2 、主系统压力的设定方法 (1 、 2)3 、补油泵压力的设定方法 (1 、 3)4 、安全阀的检修方法 (1 、 4)5 、溢流阀的检修方法 (1 、 5)6 、缓冲阀的检修方法 (1 、 ...
第二章 液压流体力学基础2.1 液压油2.2 流体静力学2.2 流体动力学2.4 管路中液体的压力损失2.5 液体流经孔口及缝隙的流量 - 压力特性2.6 液压冲击及气穴现象1目的和任务1. 了解液压油的物理性质，重点掌握液体的粘度 ；2. 了解对液压油的要求及选用液压油的一般方法。2.1 液压油2.1 液压油22.1.1 液压油的物理性质 一 液体的密度 二 液体的粘性 三 液体的可压缩 四 其...
第二章 液压泵 第二章 液压泵2008 － 09 教学内容教学内容：：液压泵的工作原理液压泵的主要性能及参数液压泵的结构液压泵的选用液压马达 液压泵是向液压系统提供一定的流量和压力的动力元件。液压泵由电动机带动将液压油从油箱吸上来并以一定的压力输送出去，使执行元件推动负载作功。 液压泵实际就是能量转换装置，它将机械能转换成压力能。§§2-1 2-1 液压泵概述液压泵概述 由于泵是依靠其密封工作腔的...
叉车工作装置液压系统设计液压系统经典设计实例叉车工作装置液压系统设计液压系统经典设计实例第一页，共九十三页。第一页，共九十三页。 根据叉车动力装置不同，叉车可分为内燃叉车和电瓶叉车两类。 内燃叉车是指使用柴油、汽油或者液化石油气为燃料，由发动机提供动力的叉车。载重量为 0.5 吨 ~45 吨。 (5T 带驾驶室内燃叉车 _ 标清 .avi) 电瓶叉车是指以电瓶为动力的叉车。电瓶叉车多使用直流（ D...
26/9/10 1磨粉机部分主要课程内容•老制曲车间制粉的工作流程•液压自动磨粉机的自动控制原理•磨粉机主要部件名称•齿轮油泵的工作原理•磨粉机维护保养技巧•滑动轴承的工作原理26/9/10 2老厂区制曲车间观察筒09/10/263液压自动磨粉机 液压磨粉机在粮食工业中应用广泛，工艺稳定，能够根据来料 自动松合闸 ，有效地防止在正常生产时来料突然中断而使磨辊磨齿损坏，为制粉车间生产实现自动化打下了...

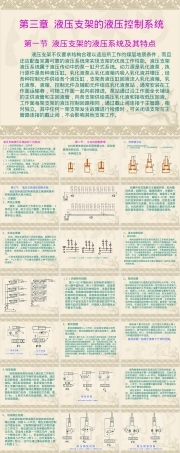

第三章 液压支架的液压控制系统 第一节 液压支架的液压系统及其特点 液压支架不仅要求结构合理以适应所工作的煤层地质条件，而且还应配备完善可靠的液压系统来实现支架的优良工作性能。液压支架液压系统属于液压传动中的泵一缸开式系统。动力源是乳化液泵，执行原件是各种液压缸。乳化液泵从乳化液箱内吸入乳化液并增压，经各种控制元件供给各个液压缸，支架各液压缸回液流入乳化液箱。乳化液泵、液箱、控制元件及辅助元件组成...
舵机 Steering Gear§8-1 舵的作用原理和对舵机的要求一、舵设备的组成和舵的类型类型：1. 平板舵：早期2. 复板舵（流线型舵）：目前多用1 ） 不平衡舵：舵杆轴线紧靠舵叶前缘2 ） 平衡舵：舵杆轴线位于舵叶前缘后面一定位置3 ） 半平衡舵：仅下半部做成平衡型式二、舵的作用原理和转舵扭矩1 、几个名词：迎水面、背水面、导边、随边舵叶展舷比 λ= 舵叶高度 h / 舵叶平均宽...
3.4 3.4 叶片泵和叶片马达叶片泵和叶片马达 叶片泵有单作用式（非平衡式，易变量）和双作用式（平衡式，不能变量）两大类，在工作机械的中高压系统中得到了广泛的应用。叶片泵输出流量均匀，脉冲小，噪音小，但结构较复杂，吸油特征不好，对油液的污染也比较敏感。 一、一、 单作用式叶片泵单作用式叶片泵 1. 结构 该泵由泵体、转子、定子、叶片、端盖、配油盘等组成。定子内工作面和转子体外表面均为圆柱面，且两...
液压调速器第一页，共 25 页2 刚性反馈液压调速器转速感受机构：飞重、调速弹簧、速度杆伺服放大机构：滑阀、液压伺服器刚性反馈机构：反馈活塞、连接摇杆特点：发动机不能恢复原有转速，即稳定调速率不等于零第二页，共 25 页3 弹性反馈液压调速器转速感受机构：飞重、调速弹簧、速度杆伺服放大机构：滑阀、液压伺服器弹性反馈机构：缓冲器、补偿活塞、补偿弹簧、节流针阀特点：发动机能恢复原有转速，即稳定调速率等...
液压与气压传动 绪论机车车辆教研室何剑高铁学院2课程介绍考试课考核方式：期末考试 70% 平时作业 30%高铁学院3轮对轴承压装机高铁学院4高铁学院5 绪 论 液压与气压传动是以流体（液压油或压缩空气）为工作介质进行能量传递和控制的一种传动形式。 学习目标 1 ．了解液压与气压传动系统的基本结构组成； 2 ．了解液压与气压传动的基本工作原理。 利用各种液压与气动元件组成不同功能的基本回路，再由若干...
第五章 第五章 液压控制阀液压控制阀本章重点： 1 、液压阀的作用、类型及共同点；2 、单向阀、液控单向阀的工作原理及应用；“”“”“滑阀式换向阀的换向原理， 位 、 通 、 滑”阀机能（中位机能） 、操纵方式与应用；3 、溢流阀、减压阀、顺序阀、压力继电器的工作原理及应用； 4 、节流阀的特性、主要结构和工作原理；调速阀的典型结构、工作原理；5 、各控制元件的图形符号。1 、溢流阀、减压阀的工作...
第七章 第七章 液压基本回液压基本回路路 基本概念 --1. 液压传动装置 - 液体为介质，依靠处在密闭容器内的液体压力来传递能量的装置，称为液压传动装置。2. 液压系统 - 整套传动装置的系统，称为液压传动系统，简称为液压系统。 液压系统虽然比较复杂，但是它总不外乎是由一些基本回路所组成。3. 基本回路 - 由若干个液压元件组成并且能够完成某些特定功能的典型（简单）油路。 特定功能 - 能完成调...
液压与气压传动技术授课人：汪美桃本章重点液压油的主要物理性质及选用液体静力学液体动力学液体流动时的压力损失液体流经小孔及间隙的流液压冲击与空穴现象 液压传动是以液体作为工作介质来传递运动和动力的，液体是液压传动的工作介质。因此，了解液体的物理、化学性质，研究液体的静力学与动力学规律，对正确理解液压传动的基本原理是十分重要的，也是今后学习的基础。本章介绍有关液压传动的流体力学基础知识，包括液体静力学...
第九章 液压舵机的管理第六节一、舵机的清洗、充油和调试二、舵机的日常管理注意事项三、舵机常见故障分析 9-6-1 舵机的清洗、充油和调试系统安装完毕后，充油前要对系统串油冲洗。1.1 冲洗注意事项：1. 冲洗油应与拟用油和系统密封材料相容。专门的清洗油 ( 环烷基油 )30~40C 时黏度为 13~25×10 6m2/s﹣。2. 清洗油液要加热。水基液加热温度＜ 50℃ ，液压油＜ 60 ℃ 。...
液压传动 黄 朗 宁模块五 压力控制阀课题二 液压钻床液压回路 知识点 减压阀、顺序阀的结构及工作原理 减压阀、顺序阀的应用 技能点 正确连接和安装各类压力控制回路一、任务的引入 如图所示为液压钻床工作示意图，钻头的进给和工件的夹紧都是由液压系统来控制的。由于加工的工件不同，加工地所需的夹紧力也不同，所以工作液压缸 A的夹紧力必须能够固定在不同的压力值，同时，为了保证安全，钻头液压缸必须在夹紧液压...
