PRESSCAD 操作步骤及规范不同的模具类型对应着不同的模板，图层数据档。一、模具类型选择二、建立模具图层在命令行输入 LL 回车或点击菜单：格式 / 建模具图层； 各人也可以根据自己的习惯，在一个空白图档内建好图层，设定好各种标注型式，字型，列印方式，然后存 dwt 档，可以自行命名或直接存 ACAD.DWT, 再在 AUTOCAD 启动快捷方式的属性中目标栏内末尾添加此 DWT 文件及其扩展...
1 翻孔2 翻边3 缩口4 胀形5 压筋、压凸包与压印成形工艺与模具设计 能力要求熟悉翻孔、翻边、胀形、缩口、压筋、 压凸包、压印等冲压工艺的应用。 实物图片实物图片实物图片1 翻孔翻孔是利用模具使制件的孔边缘翻起呈竖立或一定角度直边 的冲压加工方法。翻孔类型：根据所用毛坯及所翻孔边缘的形状不同，有在平板上进行的翻孔，也有在曲面上进行的翻孔，如管坯上的翻孔；可翻圆孔，也可翻非圆孔。 1.1 翻圆...
冷镦工艺与模具设计 一、冷镦变形工艺一些基本概念1.金属变形的基本概念a.金属的结构 “一切金属的组织是由许多小晶体组成的，这些小晶体称为 晶粒” 。常用冷镦材料的晶体结构：体心立方晶格、面心立方晶格和密排六方晶 格 。b.金属变形的基本概念 “金属材料在外力作用下，所引起尺寸和形状的变化称为 变形”。金属变形是由弹性变形和塑性变形所组成。 所谓塑性—是指在外力作用下发生永久变形而不损伤其整体性能...

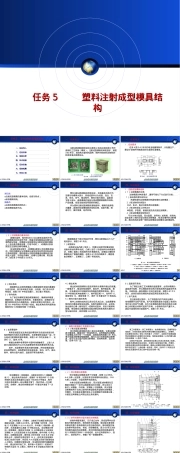

任务任务 5 5 塑料注射成型模具结塑料注射成型模具结构构任务五 塑料注射成型模具结构一、任务导入一、任务导入四、知识链接四、知识链接二、任务目标二、任务目标三、任务分析三、任务分析五、任务实施五、任务实施六、任务拓展六、任务拓展七、任务小结七、任务小结 注射成型模具是安装在注射机上完成注射成型工艺所使用的工艺装备（模具）。注射成型模具的种类很多，如图3-80 所示，其结构与塑料的品种、制件的结构...
本模块内容：学习目的与要求：介绍冷冲压工艺方案制定方法和步骤，并以升降器外壳零件的冲压为例详细介绍了其工艺制定过程以及模具结构设计过程。1 ．了解、掌握冷冲压工艺方案制定方法和步骤；2 ．理解实例内容，比照实例能够进行一般零件的工艺分析，确定模具零件的具体结构。 模块八 玻璃升降器外壳冲压工艺方案制定冷冲压方案内容 一，确定冷冲压工艺；二，根据冷冲压工艺进行模具结构设计。 上述两方面的内容均为实践...
低压注射塑料模具设计与发展 什么是 低压注射成型 低压注射成型是一种以很低的注射压力（ 1.5 ～ 40bar ）将封装材料注入模具并快速固化成型（ 5 ～ 50 秒）的封装工艺方法，以达到绝缘、耐温、抗冲击、减振、防潮、防水、防尘、耐化学腐蚀等功效。该系统由材料、模具、设备和应用技术组成。主要应用于精密、敏感的电子元器件的封装与保护，包括：印刷线路板（ PCB ）、汽车电子产品、手机电池、线束、...
4.1.2 导板导向式图 4.2 导板导向式冲裁模总图 4.1.3 导柱导套式落料冲裁制件如图 4.4 所示。材料为 Q235 ，材料厚度 3mm ，大批量生产。 2. 典型导柱导套式冲裁 连续模 ( 又称级进模 ) 指的是压力机在一次冲压行程中，在几个不同的工位上同时完成多道工序的冲裁的冲模。 侧刃定距连续模的结构如图 4.7 所示。在凸模固定板上，装有一种特殊的凸模——侧刃凸模。4.1.4 连...
第十一章 锤上模锻工艺及模具设计其它型腔设计毛坯体积计算与尺寸确定锻锤吨位的确定模锻件的分类模锻件图的制定终锻型腔的设计 预锻型腔的设计锻模的结构设计与锻模材料返回返回1 ．锤上模锻：2 ．特点：是在压力作用下，毛坯在锻模型腔中产生塑性成形，获得比自由锻更高质量锻件的方法，适合大批量生产。(1) 金属在型腔中的变形是在锤头的多次打击下逐步完成的，冲击力使金属变形具有流动惯性，有利于金属充填型腔。(...
1冲裁间隙的概念冲裁间隙 Z ：指冲裁模中凹模刃口横向尺寸 DA与凸模刃口横向尺寸dT的差值。2冲裁间隙的重要性间隙对冲裁件质量的影响 间隙是影响冲裁件质量的主要因素。 间隙对冲裁件精度的影响比冲模本身制造精度的影响要小得多。间隙对冲压力的影响 随间隙的增大冲裁力有一定程度的降低，但影响不是很大。 实践证明 , 当间隙 ( 单面 ) 在材料厚度的 5%~2% 范围内逐渐增大时冲裁力...
第三章 塑料注射模具设计 第一节 塑料模具的分类 根据塑料品种、制品结构、生产批量和使用设备的不同，可以采用不同的塑料模具。塑料模具热固性塑料模具热塑性塑料模具注射模具吹塑模具注射模具移动式固定式压缩模具传递模具压缩模具传递模具（ 1 ）模具固定形式：移动式和固定式 ;（ 2 ）零件成型方法：注射模具、传递模具（挤塑模具）、压缩模具 、 挤出模具● 、吹塑模具●;（ 3 ）加料室形式：敞...
《塑料成型工艺与模具设计》 第 6章 塑料挤出模具 ( 机头 ) 设计 第 23 讲6.1 概述一、挤出成型模种类及特点二、挤出成型模设计要点6.2 棒材挤出机头设计6.3 管材挤出机头设计第 6 章 塑料挤出模具（机头）设计《塑料成型工艺与模具设计》 第 6章 塑料挤出模具 ( 机头 ) 设计6.1 概述一、挤出成型模种类及特点1 、挤塑模（机头）的种类挤出成型制品种类：管、板、棒、膜、单丝、...
第四章 注射模设计1 第四章 注射模设计 第四章 注射模设计第一节 注射模分类及典型结构第二节 塑料制品在模具中的位置第三节 浇注系统设计第四节 成型零部件设计第五节 导向与定位机构设计第六节 脱模机构设计第七节 侧向分型与抽芯机构设计第八节 温度调节系统设计第九节 热固性塑料注射成型模具设计第十节第十一节 新型塑料注塑成型工艺及模具设计简介第十二节 注塑模的标准化第十三节 设计举例与分析 第四章...
Qingdao University of Science and TechnologyQingdao ， 2011高分子材料流变学Rheology of Polymer Materials 青岛科技大学 School of Polymer Science & Engineering 高 分 子 科 学 与 工 程 学 院 王新 杨文君 青岛科技大学 School of Polymer Scien...
塑料成型工艺及模具设计 第一章 绪论经济发展兴国家模具技术推动它模具技术富人民努力掌握走天下 一、模具技术的发展现状( 一）我国模具工业继续保持快速增长 国家统计局提供的 2001 年模具工业国有企业和500 万元销售额以上的非国有企业，共计有391 家。 2001 年的销售收入为 76.22 亿元，比2000 年增长 16.45 ％ ; 利润为 4.17 亿元，比2000 年增长 19.51 ％...
1普普普普普普“普普普”普普普普 杨永顺 主编 普普普普普普普普普普普2普普普 普普普普普普普普普普普普5.2 普普普普普普普普5.2 普普普普普普普普5.4 普普普普普普普普普5.4 普普普普普普普普普5.3 普普普普普普普普普普5.3 普普普普普普普普普普5.1 普普普普普普普5.1 普普普普普普普35.1 普普普普普普普4普 1 普普普普普普普普 普普普普普普普普普普普普普普普普普普普普普普...
4.8.1 导柱导向机构1. 导柱4.8 注射模具导向机构设计2. 导套4.8 注射模具导向机构设计3. 导柱和导套的配置形式及固定方法（ 1 ）导柱、导套的配置形式4.8 注射模具导向机构设计（ 2 ）导柱、导套的配合精度 导柱与导套之间因为要经常相对滑动，所以一般取或的间隙配合。导柱、导套与模板之间的定位一般选择或的过渡配合。（ 3 ）导柱、导套的固定方法4.8 注射模具导向机构设计4. 导柱...
“”普通高等教育 十二五 规划教材主编：杨永顺主编：杨永顺“”普通高等教育 十二五 规划教材塑料成型工艺与模具设计2绪论注射模具中从注射机喷嘴开始到模腔为止的塑料流动通道称作浇注系统。通过浇注系统向型腔中的传质、传压、传热情况决定着塑件的内在和外观质量。浇注系统的布置和安排影响着塑料成型的难易程度和模具的复杂程度。 第七章 浇注系统设计7.3 主流道设计7.3 主流道设计7.1 浇注系统的组成及其...
塑料注射模具设计与实例教材 (PPT 55 页 ) 塑料注射模具制造特点 塑料注射模具零件常用加工方法和材料 塑料注射模具装配 塑料注射模具设计与制造实例本章基本内容 重点、难点 塑料注射模具制造特点 塑料注射模具零件常用加工方法和材料 塑料注射模具设计 塑料模具课程设计实例 一、塑料注射模具制造过程的基本要求：要保证模具质量要保证模具制造周期要保证模具使用寿命要保证模具成...
高等学校应用型特色规划教材 高等学校应用型特色规划教材 高等学校应用型特色规划教材 高等学校应用型特色规划教材 高等学校应用型特色规划教材 高等学校应用型特色规划教材 高等学校应用型特色规划教材 高等学校应用型特色规划教材 高等学校应用型特色规划教材 高等学校应用型特色规划教材 高等学校应用型特色规划教材 高等学校应用型特色规划教材 高等学校应用型特色规划教材
第十章 塑料模质量控制塑料成型工艺及模具设计 本章基本内容 ★ 塑料模的标准化及其运用 ★ 影响塑料模的因素第 10章 塑料模质量控制 ★了解塑料模的标准，并懂得其运用★掌握影响塑料模质量的因素★学会如何设计最佳塑料模方案 第 10章 塑料模质量控制 学习目的与要求 ★影响塑料模质量的因素★塑料模模架的选用 第 10章 塑料模质量控制 本章重点 ★ 塑料模质量的控制第 10章 塑料模质量控制本章难...
